Itsaso sakoneko eta kostaldeko ontzietarako amarratze-soluzio desberdinak konparatzen hasi nintzenean, ontziolen, topografoen eta esperientziadun kapitainen gomendio koherente batekin jarraitu nuen:Stud Link Aingura-kateak. Denborarekin, ikusi nuen zergatik espezialistak atZhongnaneta beste itsas fabrikatzaile serio batzuek diseinu honetan oinarritzen dira giza segurtasuna, sailkapen arauak eta denbora negoziagarriak ez direnean. Katea altzairuzko produktu generiko gisa pentsatu beharrean, orain ontzi batek posizioa mantentzen duen ala ez zehazten duen osagai estrategiko gisa tratatzen dut, tripulazioa seguru mantentzen du eta benetako ekaitzetan aktibo garestiak babesten ditu.
Gida honetan ez naiz eredu edo diametro zehatz bat saltzen saiatzen ari. Nire helburua da erosleek aingura-kateak aukeratzen dituztenean egiten dituzten galdera errealetan ibiltzea, hornitzaile ondu batek nola gustatzen zaien azaltzea.Zhongnandiseinua eta probak aztertzen ditu, eta kate hobeek non aurrezten duten dirua isilean erakusten dizu bizitza osoan zehar. Ustekabeko hutsegiteez, ziurtagiri ez-koherenteez edo agindutakoa baino azkarrago herdoiltzen diren kateez kezkatzeaz nekatuta bazaude, hauxe da ziurrenik salmenta-ingeniari tekniko batekin nahi zenuen elkarrizketa.
Flota kudeatzaile edo armadoreekin esertzen naizenean, haien beldurrik handiena ez da inoiz katearen beraren erosketa prezioa. Kezkatuta daude aingurak portu okupatu batetik hurbil arrastatzeaz, amarratzeak bat-bateko zaparrada batean huts egiteaz edo ontzi bat lurreratzeaz, kateak ezin dituelako probaren baldintzak bete. Arazo horiek guztiak aukera sinple batekin hasten dira: zein hornitzaile fidatzen direnStud Link Aingura-kateak.
Kalitate handiko kateak itsas-mailako aleazio-altzairuekin eraikitzen dira, zorrozki kontrolatutako baldintzetan soldatuta eta bero-tratatuta daude, eta, ondoren, nazioarteko estandarrekin probatzen dira, hala nola ISO 1704 eta sailkapen-sozietate nagusien arauekin (ABS, LR, DNV, BV, CCS eta beste batzuk). Proba hauek gainditzen dituen kate bat ez da "gehiegizko ingeniaritza" luxua; armadore moderno gehienek espero duten gutxieneko fidagarritasun-maila da gizakien bizitzak eta milioika dolarreko kaskoak jokoan daudenean.
Beste alde batetik, kate merkeak eta gaizki kontrolatuak arrisku ikusezinak sartzen ditu. Soldadura txarraren, tratamendu termiko koherentearen edo kalifikazio baxuko altzairuaren mikro pitzadurak ezkutuan geratzen dira sarritan lerroa eguraldi txarrarekin asko kargatu arte. Une horretan porrot egiteak ez du lotura hautsita soilik esan nahi; aingurak galdu, kaskoko kalteak, zirkulazio-bideetara noraezea eta konponketa eta ikerketa garestiak ekar ditzake. Kostu horiek kontuan hartu ondoren, guztiz ziurtatuta eta trazagarriak diren kateengatik apur bat gehiago ordaintzeak kontserbadorea dirudi, ez bitxikeria.
Horregatik, esaterako, fabrikatzaile batekZhongnan, itsas aingura-kateetan eta itsasoko amarratze-kateetan hamarkadetako esperientziarekin eta eskala handiko proba-gaitasunarekin, ontziolak eta EPC-ko kontratistak izan ohi dira. Prozesu koherente batek, nazioarteko sailkapen-sozietateek ikuskatuta, erosleei konfiantza ematen die kate-lote bakoitzak marrazkiek eta ziurtagiriek agintzen duten moduan jokatzen duela.

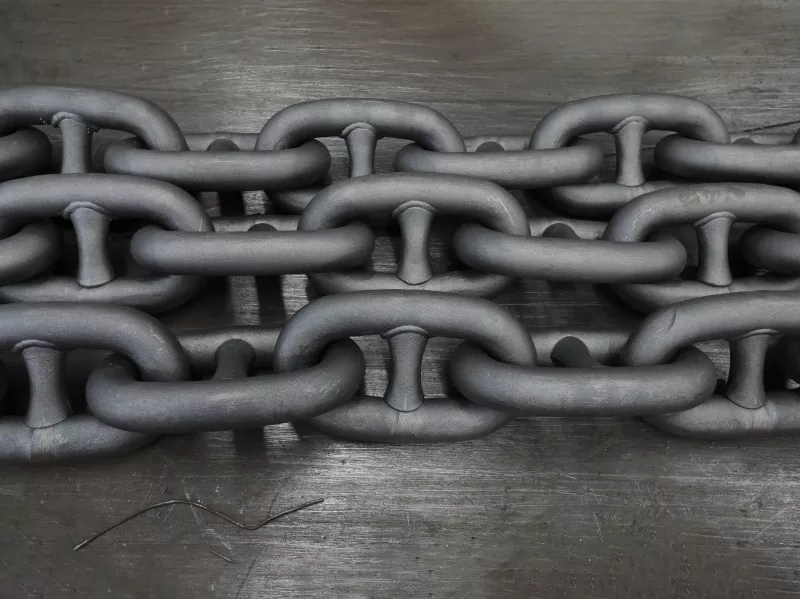

Hornitzaileak alderatu aurretik, beti ziurtatzen dut mahai inguruko taldeak ondo ulertzen duela zer egiten duen stud link-en diseinua berezia. Lotura-kate bateko esteka bakoitzak barra sendo bat dauka (zutena) erdian zehar. Barra soil honek nabarmen hobetzen du katearen portaera kargapean eta haizearen ijitoan. Esteka obalo estu batean deformatzeari eusten dio, kinkak murrizten ditu eta karga berdinago zabaltzen du esteka batetik bestera.
Aitzitik, katerik gabeko kateek ez dute barneko barra hori. Arinagoak eta malguagoak dira, eta hori baliagarria da amarratze-eredu batzuetarako, baina ez dira lehen aukera ontzien ainguraketarako, non karga handiak eta haize baten bidez maiz manipulatzea espero den. Lan egiten dudan proiektu askotan, zurtoin gabeko diseinuak erabiltzen dira itsasoko amarratze jakin batzuetan, eta zutabeen kateak ontzi nagusiaren aingura-lerro izaten jarraitzen dute.
Diseinuaren beste puntu gako bat diametroen eta kalifikazioen gama da. Horrelako hornitzaile batZhongnanNormalean 16 mm-tik 160 mm-tik gorako diametroa duten aingura-kateak eskaintzen ditu, 2. eta 3. mailan itsasontzien aplikazio estandarretan, eta erresistentzia-maila handiagoak, hala nola, R3 eta haratago itsasoko amarratzeetarako. Mundu osoko beste fabrikatzaile entzutetsu batzuek antzeko eredua jarraitzen dute itsasontzietarako U2/U3 edo Grade 2/3 kateekin eta R3/R4 motak offshore lana eskatzeko.
Desberdintasunak argiago izateko, sarritan konparazio-taula azkar bat eraikitzen dut behean dagoena bezalako barne eztabaidetarako. Baloreak hornitzaileen eta estandarren arabera aldatuko dira, baina egiturak mahai inguruko guztiei laguntzen die ikusten zer aukeratzen duten eta kalitateak zergatik duen garrantzia.
| Katearen kalifikazioa | Diametro sorta tipikoa | Aplikazio tipikoak | Zer Kontuz Dudana |
|---|---|---|---|
| 2. maila / U2 | ~16 mm - 122 mm | Merkataritzako ontziak, kostaldeko ontziak, helburu orokorreko ainguraketak | Indar eta pisu orekatua, nekearen erresistentzia ona, klasean oso onartua |
| 3. maila / U3 | ~20 mm - 162 mm | Itsasontzi handiagoak, ingurune gogorragoak, froga eta haustura karga handiagoak behar direnean | Indar handiagoa, baina soldadura zorrotza eta tratamendu termikoa behar ditu portaera hauskorra saihesteko |
| R3 / R3S / R4 | ~58 mm - 162 mm | Itsasoko amarratze-lineak, FPSOak, plataformak eta ur sakoneko sistema kritikoak | Oso karga handiak; Trazabilitatea osoa, saiakuntza-txosten zehatzak eta entzute handiko errotak eskatzen ditut |
Zein diseinu eta kalifikazio-familiarekin ari zaren lanean dakizunean, askoz errazagoa da katea zure ontziarekin, amarratzeko diseinuarekin eta jarduten duzun arau-esparruarekin lotzea.
Kate "egokia" aukeratzea ez da inoiz katalogo batean aukerarik handiena edo indartsuena hautatzea. Normalean hiru galdera talderekin hasten naiz: ontzia nolakoa den, nolako inguruneari aurre egingo dion eta arauek zer dioten.
Ontzien datuetarako, desplazamendua, luzera, haize-eremua eta ontzia benetan nola funtzionatuko duen aztertzen dut. Portu sarritan eta ainguratze-sakonera nahiko baxuan dituen kostaldeko zama-ontzi batek ez du konfigurazio bera beharko itsas zabaleko itsas-ontzi baten konfigurazio bera, eguraldi zakarrarekin egunetan amuan eser daitekeena. Desberdintasun horiek katearen diametroan eta mailan eragiten dute.
Ingurumen-baldintzak datoz gero. Olatuen altuerak, korronteak, haize-ereduak, hondo motak eta uraren sakonerak katearen karga dinamikoak aldatzen dituzte. Esparru luzeko lokatz bigunetan, adibidez, katea itsas hondoan zehar dago eta marruskadurak lan handia egiten du. Ainguraketa malkartsu eta harritsuetan, karga-zikloak gogorragoak izan daitezke eta sendotasun handiagoko 3. mailako kateak erakargarri bihurtzen dira, froga eta haustura-karga handiagoak eskaintzen dituztelako 2. mailako loturak gutxi gorabehera diametro bererako.
Azkenik, dagozkion arauei arreta handiz begiratzen diet. Sailkapen-sozietateek eta bandera-administrazioek aingura-katearen luzera, diametroa eta kalifikaziorako gutxieneko baldintzak ezartzen dituzte ontzi-motaren eta tonaren arabera. Hemen lagungarria da hala nola fabrikatzaileakZhongnandagoeneko diseinatu eta probatu haienStud Link Aingura-kateakestandar horien aurka, beraz, katalogoek eta marrazkiek argi erakusten dute zein kateek betetzen duten zein klase-notazio.
Oinarri hauetaz gain, korrosioaren babesa eta gainazaleko akabera kontuan hartzen ditut beti. Beroko galvanizazioak epe luzerako korrosioarekiko erresistentzia sendoa eskaintzen du, maiz murgiltze- eta lehortze-zikloak ikusiko dituzten kateentzat hobesten da, eta bituminosozko estaldura beltzak jabe batzuentzat aukera eraginkorrak izan daitezkeen bitartean. Aukerarik onena katea zenbat aldiz ikuskatuko den, tokiko ingurunea zein erasokorra den eta pisua edo kostua proiektuaren muga-faktorea denaren araberakoa da.
Urrutitik, ainguratze sistema guztiek antzeko itxura dute: aingura bat, lerro bat eta ontzia. Aldeak nabariak dira ezohiko zerbait gertatzen denean. Nire esperientzian,Stud Link Aingura-kateakHiru abantaila oso praktiko dituzte soka edo kate gabeko kate-sistemen aurrean, mundu errealeko eszenatoki askotan.
Lehenik eta behin, aurreikusten da haizearen eta basatiaren gaineko manipulazioa. Esteka bakoitzeko zorroek katea ijitoaren poltsikoetan ondo esertzen laguntzen dute, jauziak eta bat-bateko kolpeak murrizten dituzte. Horrek aurre-oholean eragiketa leunagoak lortzen ditu, haize-ontziaren higadura gutxiago eta katea kargapean jauzi egiten duen kasu gutxiago ontzia aingura egiten duenean.
Bigarrenik, kate-kateek metroko pisu handia eskaintzen dute, eta horrek olatuak eta boladak xurgatzen dituen katenaria forma klasikoa sortzen laguntzen du. Haizeak gora egiten badu ere, katearen beheko atalak itsas hondoan gera daitezke, aingurari tiraka horizontala emanez eta arrasta egiteko aukera murriztuz. Alanbre-soka edo lerro sintetikoak bikainak izan daitezke arretaz diseinatutako amarralekuetan, baina ez dute katenaria astun bera sortzen berez, hardware edo hondora gehigarririk gabe.
Hirugarrenik, stud-link kateak barkatzen ari dira flota mistoetan eta azpiegitura zaharretan. Portu asko, aingura-haize-haizeak eta kate-topagailuak stud-link geometria kontuan izanda diseinatu ziren. Instalazio mistoak eta laguntza mugatua duten eskualdeetan jarduten duten jabeekin lan egiten dudanean, stud link-en soluzioak sarritan errazago integratzen dira danbor pertsonalizatuak, konektore bereziak edo manipulazio-prozedura oso zehatzak behar dituzten sistema alternatiboak baino.
Zulorik gabeko kateek beren lekua dute oraindik, batez ere pisuarekiko sentikorrak diren itsasoko amarratze-ereduetan, non malgutasuna haize tradizionalekin bateragarritasuna baino garrantzitsuagoa den. Kontua ez da diseinu bat "hobea" denik kasu guztietan, baina stud-link-kateen indarrak ulertzeak errazten duela ainguratze sistema sendo eta txikia diseinatzea.
Behin baldintza teknikoak ezagututa, erabaki garrantzitsuena hornitzailea da. Ospe handiko kate fabrikatzaile batek altzairuzko loturak soldatzea baino gehiago egiten du. Lehengaiak, tratamendu termikoa, probak, ziurtapena eta dokumentazioa kudeatzen dituzte datozen hogei urteetarako konfiantza ematen dizun moduan.
Horrelako enpresa batekinZhongnan, oinarriak aztertzen hasten naiz: urteak martxan, produkzio ahalmena eta fokua. Itsasoko aingura-kateetan eta itsasoko amarratze-kateetan espezialista den aldetik, hamarkadetako esperientziarekin eta hamarnaka mila tonatan neurtutako urteko ahalmenarekin, argi eta garbi tratatzen dituzte aingura-kateak beren negozio nagusi gisa eta ez alboko produktu gisa. Foku-maila hori prozesu-kontrol hobean eta denboran zehar kalitate egonkorragoan itzultzen da.
Ondoren, ziurtagiriak eta estandarrak aztertzen ditut. Ikusi nahi dut fabrika aingura-kateetarako ISO eta GB estandarrekin lanean ari dela eta bere produktuak nire flotari dagozkion sailkapen-sozietate nagusiek onartzen dituztela. Eskala osoko frogak eta hausturako karga probak ere bilatzen ditut, soldadura-prozeduraren titulazioekin eta ikuskapen-erregistro sendoekin batera. Hornitzaile batek ezin badu erakutsi benetako proba-datuak edo bere kateetarako bero-zenbaki trazagarriak, hori bandera gorri gisa tratatzen dut.
Ondoren, ingeniaritza-laguntza eta pertsonalizazio aukerak ebaluatzen ditut. Fabrikatzaile on batek katearen luzera doitzen lagun dezake plano bakoitzeko, osagarriak konektatuz, hala nola, giltzak eta birakak, eta gainazaleko tratamenduak proiektura egokitzeko. Erresistentzia-maila altuago batek zentzua noiz edo 2. graduko kate kontserbadoreagoa den aukerarik onena ontzia nola funtzionatuko duen kontuan hartuta ere aholkatu dezakete.
Azkenik, erantzunari eta komunikazioari erreparatzen diot. Marrazkiak edo zehaztapenak bidaltzen ditudanean, iritzi zehatza espero dut, ez prezioa eta entrega data soilik. Hornitzaile batek eskaera baten aurretik galdera teknikoak erantzuteko moduak askotan islatzen du nola lagunduko dizuten laguntza urte geroago ustekabeko zerbait gertatzen bada.
Katerik onenari ere abusua eman daiteke erretiro aurreratuan. Bezeroei mantentze-planak eraikitzen laguntzen diedanean, katearen bizitza nabarmen luzatzen duten eta inkestetan sorpresa desatseginak murrizten dituzten ohitura diziplinatu batzuetan zentratzen naiz.
Ohitura hauek kalitate handikoarekin uztartzen direneanStud Link Aingura-kateak, ondorioz, tripulazioaren bizitza lasaiagoa, klaseko inkestetan buruko min gutxiago eta askoz ere aurreikuspeneko ordezkapen-ziklo bat da, epe luzerako aurrekontuetan txertatu daitekeena larrialdiko konponketen ordez.
Erosketaren ikuspegi hutsetik, kate merkeagoek beti itxura erakargarria dute. Baina bezeroekin jabetza kostuaren eredu sinple bat eraikitzen dudanean, azkar ikusten dute zergatik ezarritako hornitzaileen kalitate handiko kateak izan ohi diren finantza-aukera adimentsuena.
Imajinatu bi kate multzo. Bata kostu txikiagoa da, ziurtagiri mugatua eta altzairu iturri ezezagunak dituena. Bestea bezalako fabrikatzaile baten ziurtagiria duZhongnan, soldadura-prozedura frogatuak, sailkapen-onarpenak eta ibilbide luzea antzeko ontzietan. Lehen katea hainbat urte lehenago ordezkatu behar bada korrosioa edo nekea dela eta, edo geldialdi edo kalte larrien kasu bakar bat eragiten badu, itxurazko aurrezkiak berehala desagertzen dira.
Askotan zenbaki argietan bihurtzen dut hau: metro bakoitzeko erosketa-kostua zerbitzuan aurreikusitako urte erabilgarriekin banatuta, gehi ikuskapenen, mantentze-lanen eta balizko geldialdi-kostuen estimatutako kostuak. Jabeek bizitza luzeagoa eta aurreikusgarriagoa duen kate apur bat garestiago batek urteko kostu txikiagoa duela ikusten dutenean, berritzeko erabakia askoz errazagoa da barnean defendatzeko.
Kalkulu-orritik harago, ospearen eta lasaitasunaren auzia ere badago. Dagoeneko krosko, elektronika eta segurtasun ekipamendu modernoetan inbertitu duten operadoreek ez dute sistema osoa arriskuan jarri nahi fidagarritasunik gabeko ainguratze-lerro batekin. Testuinguru horretan, prima zehaztuzStud Link Aingura-kateakkonpainiak segurtasunarekin eta fidagarritasunarekin duen konpromiso zabalagoaren luzapen naturala dirudi.
Q1. Zein da stud link eta studless aingura kateen arteko desberdintasun nagusia?
Lotura-kate batek barra sendo bat dauka lokarri bakoitzaren erdian zehar, eta horrek kateari bere forma mantentzen laguntzen dio, kinkak murrizten ditu eta haizearen gainean nola ibiltzen den hobetzen laguntzen du, eta katerik gabeko kateek, berriz, ez dute barneko barrarik, arinagoak eta malguagoak izan daitezen, baina normalean ez dira egonkorragoak itsasontzien haize tradizionaletan eta karga handietan deformazioarekiko erresistentzia gutxiago dutenak.
Q2. Zein estandar eta ziurtagiri bete beharko lituzke kalitatezko aingura-kateek?
Merkataritza- eta offshore-ko aplikazio gehienetarako, ISO aingura-katearen estandarrak betetzea bilatzen dut eta gutxienez sailkapen-sozietate nagusi baten onespena bilatzen dut, hala nola ABS, LR, DNV, BV edo CCS, froga-kargaren eta haustura-karga-proben txostenen bidez eta luzera bakoitza bere ziurtagiriekin eta bero-zenbakiekin lotzen duten katearen marka argiekin.
Q3. Zenbat denbora egon daitezke normalean aingura-kateek zerbitzuan?
Benetako bizitza ontzi motaren, ingurunearen, mantentzearen eta katea asko kargatzen den maiztasunaren araberakoa da, baina material onekin, estaldura egokiekin eta aldizkako ikuskapenarekin, jabe askok ontzien kate nagusietarako hamarkada bat baino gehiago erabiltzea aurreikusten dute, klaseko topografoek eskatzen duten moduan banakako loturak edo atalak berrituta.
Q4. Nahas ditzaket hornitzaile ezberdinen kateak edo osagarriak sistema batean?
Teknikoki posible da, baina osagai guztiak nahasten ditut estandar eta klase homologazio berdinak betetzen dituztenean eta hornitzaileak edo ingeniari eskudun batek loturaren dimentsioen, froga-kargaren eta konexio geometriaren bateragarritasuna baieztatzen duenean, osagai ahul edo bat ez datozenean kate-lerro osoaren indarra ahuldu dezakeelako.
Q5. Nola jakin dezaket noiz ordezkatu behar den aingura-katea?
Klaseko inkesta-arauetatik haratago, higadura edo korrosioaren diametroa galtzea onartzen dut muga onargarrietatik haratago, pitzadura ikusgarriak edo zulo larriak soldaten eta errodamenduen gainazalen inguruan, esteken luzapena, NDT saiakuntzetan behin eta berriz hutsegiteak eta muturreko gertakarien ondorengo kalteak; seinale horietako batzuk agertzen direnean, ordezkatzea aukera seguruagoa eta ekonomikoagoa bihurtzen da behin eta berriz adabaki konponketak baino.
6.G. Zer informazio prestatu behar dut Zhongnan edo beste hornitzaile batekin harremanetan jarri aurretik aurrekontua eskatzeko?
Normalean, ontzi mota eta tona, beharrezko kate-maila eta diametroa biltzen ditut klase-arauek dagoeneko definituta baldin badaude, lerro edo plano bakoitzaren guztizko luzera eta konfigurazioa, hobetsitako estaldurak, espero den funtzionamendu-ingurunea, inplikatutako sailkapen-sozietateak eta aingura-katearen osagarrien eskakizun berezi guztiak, hornitzaileak prezio-zerrenda generiko baten ordez proposamen zehatz eta tekniko batekin erantzun dezan.
7.G. Galbanizatutako zutabeen aingura-kateak beti hobeak al dira margotutako beltzezkoak baino?
Beroko galvanizazioak korrosioaren babes oso sendoa eskaintzen du eta aproposa da itsas ingurune oldarkorretarako edo zerbitzu-tarte luzeetarako, baina kostua eta pisu apur bat ere gehitzen du, eta estaldura bituminoso beltza nahikoa izan daiteke ikuskapenak maiz egiten diren, baldintzak epelagoak edo aurrekontuak estuak diren zenbait profil operatiboetarako;
8.G. Erabili al daitezke aingura-kateak ainguraleku iraunkorretarako eta baita itsasontzien ainguretarako?
Bai, itsasoko proiektu askok kate-kateak erabiltzen dituzte amarratze-lerro iraunkor edo erdi iraunkorretan, sendotasun handia eta aurreikus daitekeen portaera dela eta, baina diseinua arreta handiz diseinatu behar da linearen tentsioa, ur-sakonera, ingurumen-indarrak eta konektoreen hardwarearekin bat etortzeko, eta beti inplikatzen dut katearen fabrikatzailea eta amarratzeko espezialista bat ontzien ainguraketa-diseinu estandaretatik haratago mugitzean.
Honaino irakurri baduzu, badakizu jada aingura-kateak aukeratzea ez dela katalogo ariketa bat. Segurtasuna, araudia, errealitate operatiboa eta epe luzerako kostua eta zure kalitatea orekatzen ari zaraStud Link Aingura-kateakerabaki horren erdigunean kokatzen da. Horrelako fabrikatzaile bideratu batekin lan egiteaZhongnan, esperientzia luzea, ekoizpen modernoa eta proba zorrotzak uztartzen dituena, oinarri sendoa eskaintzen dizu.
Eraikitze berri bat planifikatzen ari zaren ala ez, ontzi zaharrago bat berritzen ari zaren ala ez itsasoko amarralekuak ingeniaritza, biziki gomendatzen dizut informazio hau talde tekniko batekin elkarrizketa zehatz batean bihurtzea. Partekatu zure ontziaren datuak, zure ingurumen-baldintzak eta zure klase-eskakizunak, eta eskatu proposamen zehatzak metro bakoitzeko prezio sinpleak baino. Ziurgabetasunetik epe luzerako irtenbide argi batera pasatzeko prest bazaude, ez izan zalantzarikjarri gurekin harremanetan, bidali zure marrazkiak eta eskatu neurrira egindako aurrekontua edo kontsulta teknikoa gaur. Kate egokiek ez dute zure aingura bakarrik eutsiko; zure eragiketa osoaren segurtasuna eta fidagarritasuna lagunduko dute datozen urte askotan.
